Kiểm soát tĩnh điện là yêu cầu bắt buộc trong sản xuất linh kiện điện tử. Việc đo điện trở bề mặt khăn lau phòng sạch giúp đảm bảo an toàn cho vi mạch.
Bài viết này hướng dẫn chi tiết quy trình đo điện trở. Tiêu chuẩn áp dụng là ANSI/ESD S20.20 của Hiệp hội Chống tĩnh điện Hoa Kỳ ESDA.
1. Tại sao cần đo điện trở bề mặt khăn lau phòng sạch?
Khăn lau tiếp xúc trực tiếp với bề mặt bảng mạch SMT. Nếu khăn tích tụ điện áp, hiện tượng phóng điện cục bộ (ESD) sẽ xảy ra.
Việc đo đạc giúp bộ phận QA/QC phân loại vật tư:
-
Vật tư dẫn điện (Conductive): Điện trở dưới 10^5 Ω.
-
Vật tư phân tán tĩnh điện (Dissipative): Điện trở từ 10^5 Ω đến 10^11 Ω.
-
Vật tư cách điện (Insulative): Điện trở trên 10^11 Ω.
Khăn lau tiêu chuẩn đạt Tiêu chuẩn phòng sạch Class 1000 cần nằm trong khoảng phân tán tĩnh điện.

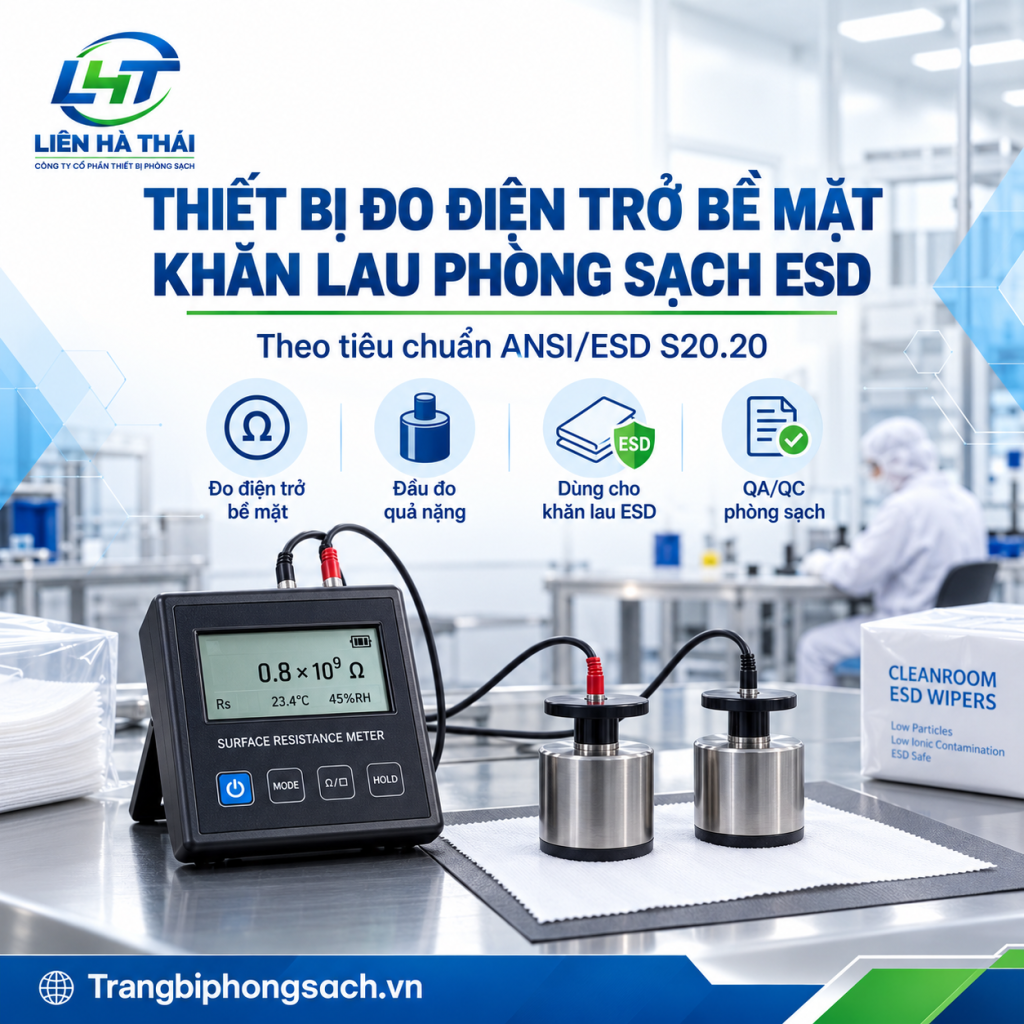

2. Thiết bị cần chuẩn bị theo tiêu chuẩn ANSI/ESD S20.20
Để kết quả đo chính xác, kỹ sư cần chuẩn bị đúng công cụ. Yêu cầu thiết bị tuân thủ chuẩn quốc tế ISO:
-
Đồng hồ đo điện trở bề mặt (Surface Resistance Meter): Có điện áp kiểm tra 10V hoặc 100V
-
Đầu đo quả nặng (Heavy Weight Electrodes): Trọng lượng chuẩn 2.27 kg mỗi quả.
-
Mặt phẳng cách điện: Đặt mẫu thử lên bề mặt có điện trở > 10^12Ω.
3. Quy trình 4 bước đo điện trở bề mặt khăn lau phòng sạch
Kỹ thuật viên thực hiện đo theo quy trình chuẩn sau:
-
Chuẩn bị mẫu: Lấy khăn lau phòng sạch Wiper 1009 đặt phẳng lên tấm cách điện.
-
Đặt đầu đo: Đặt hai quả nặng lên bề mặt khăn. Khoảng cách giữa hai đầu đo là 25.4 mm
-
Chọn điện áp: Chọn mức điện áp 100V cho dải đo chống tĩnh điện.
-
Đọc kết quả: Bấm nút đo và ghi nhận giá trị sau 15 giây.
Tất cả sản phẩm phải qua Quy trình kiểm định chất lượng vật tư phòng sạch trước khi xuất kho.
4. Đánh giá kết quả kiểm tra QA/QC
Mẫu khăn lau đạt chuẩn ESD khi giá trị đạt từ 10^6 Ω đến $10^9 Ω. Kết quả này đảm bảo an toàn tuyệt đối cho linh kiện.
Ngoài ra, nhà máy nên kết hợp dùng Găng tay phòng sạch Nitrile và Vòng đeo tay chống tĩnh điện ESD khi thao tác.
Mọi thắc mắc kỹ thuật có thể tham khảo thêm thông tin tiêu chuẩn tại Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ NIST.
